S-12系列
产品详情

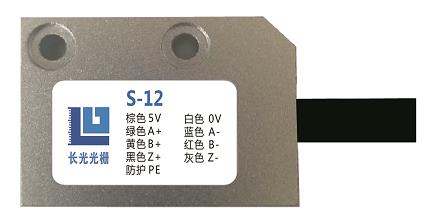

S-12系列是一套磁式长度测量系统。包括磁尺和读数头两部分,它们之间根据磁感应原理进行工作。当读数头在磁尺的磁场空间中做直线运动时,读数头会根据运动的相关位移量极强的抗污和抗油能力。实时的输出符合标准的位置脉冲。



非接触、高速测量。

用户可定制的输出分辨率。

极强的抗污和抗油能力。

极好的经济性。

简易的安装方式。


本产品主要用于测量/检测设备、木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料

加工、自动化系统、切割设备、电子组装设备等。


长光(沧州)光栅传感技术有限公司     TEL:0317-5630068

   订货规格


S- 12 -□□□ - □□.□ - □□□.□ - □□ - □□

    A A A   -   BB . B   -   C C C .C   -   D D   - E E



A    参考信号类型:
000   周期参考信号(每2mm出现一个Z信号
001   无参考信号
002   固定参考信号
D 电源/ 输出电平
00   10-30 VDC / 10-30
01   10-30 VDC / 5V-TTL
11   5 VDC / 5 V-TTL
E   接头型式:
D1   开放式(标准)
D2   9针D型接头(标准)
D3   圆插头连接
B   信号线长度
01.5   1.5 m
C 分辨率
000.5   0.5µm                 001.0   1µm

Example:
S-12-000-10.0-001.0-11-D1
代表2mm栅距、周期参考信号、线长10m、分辨率1µm、开放式接头、5V-TTL的编码器




   S-12技术规格


四倍分频时的分辨率

0.5µm/1µm/2µm/5µm/10µm/20µm/25µm

栅距

2mm

重复精度

+/- 1 增

传感器/磁尺 最大距离

0.7mm

工作电压

5 VDC +/-10% 或 1030 VDC

电流消耗

5 VDC: 最大 200 mA ;1030 VDC: 最大 150mA

输出电平

5 V-TTL 10-30 V_HTL

输出信号

A, A,B,B,Z,Z


B, B, Z, Z

分辨率为 2 µm 时, 最大输出频率

TTL: 500 KHz

输出电流/波段

20 mA

最大运行速度

4 m/s (2µm 分辨率时)

参考脉冲

Z 和Z

参考信号

2mm 有一个Z脉冲信号

最大电缆长度

可定制,<15m

运行温度

-40~+80 °C

存放温度

-40+85 °C

传感器外壳

铝合金

防护等级

IP67

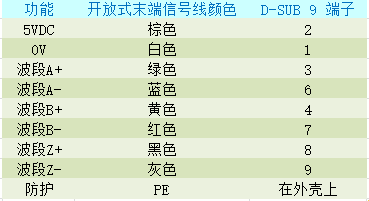

   外形尺寸                                       线序
